INTRODUCCIÓN

En este blog veremos los componentes electrónicos pasivos, tales como resistencia, condensadores e inductancias o bobinas, yaque sin ellos ningún artefacto podría funcionar. Todos ellos tienen una utilidad fundamental en todo circuito de cualquier época. ¡Y aun son muy utilizados!

Debo aclarar que este autor no pretende dar una clase magistral, sino una pequeña introducción a los elementos electrónicos pasivos que sea entendible por cualquier lector.

¿Que son los Componentes Pasivos?

Son aquellos que no producen amplificación y que sirven para controlarla electricidad colaborando al mejor funcionamiento de los elementos activos (los cuales son llamados genéricamente semiconductores). Los componentes pasivos están formados por elementos de diversas clases, ya que son diferentes sus objetivos, construcción y resultados.

¿Cuales son los Componentes Electrónicos Pasivos?

Entre los componentes electrónicos pasivos relacionados con la electrónica, se encuentran:

• las resistencias
• Los condensadores
• Bobinados e inductancias.

¿QUE SON LAS RESISTENCIAS?

Es un componente, que en su formato más común tiene forma de bastón alargado, y es uno de los más utilizados en electrónica. Su función principal es resistirse al paso de voltaje a través de su cuerpo, también una determinada cantidad de corriente fluirá a través de ella; esta corriente depende del voltaje, del tamaño del material y de la conductividad propia de el. Por lo tanto, se puede decir que las resistencias se emplean para controlar voltaje y corriente en los circuitos electrónicos. Las más comunes se elaboran depositando una película de carbón en forma de espiral sobre un cilindro de cerámica aislante, También hay otros tipos en los que se utilizan láminas metálicas o hilo metálico, obviamente con cierto grado de resistencia. En todos los casos siempre se dispone de dos terminales de conexión para soldarlas, inclusive las de montaje superficial.

Tipos de Resistencias

Resistencias de hilo bobinado.- Fueron de los primeros tipos en fabricarse, y aún se utilizan cuando se requieren potencias algo elevadas de disipación. Están constituidas por un hilo conductor bobinado en forma de hélice o espiral (a modo de rosca de tornillo) sobre un sustrato cerámico.

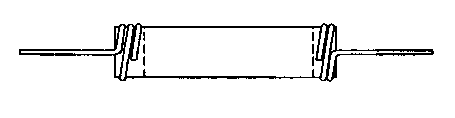

Resistencias de carbón prensado. Estas fueron también de las primeras en fabricarse en los albores de la electrónica. Están constituidas en su mayor parte por grafito en polvo, el cual se prensa hasta formar un tubo como el de la figura.

Resistencias de película de carbón.- Este tipo es muy habitual hoy día, y es utilizado para valores de hasta 2 watios. Se utiliza un tubo cerámico como sustrato sobre el que se deposita una película de carbón tal como se aprecia en la figura.

Resistencias de película de óxido metálico.- Son muy similares a las de película de carbón en cuanto a su modo de fabricación, pero son más parecidas, eléctricamente hablando a las de película metálica. Se hacen igual que las de película de carbón, pero sustituyendo el carbón por una fina capa de óxido metálico (estaño o latón). Estas resistencias son más caras que las de película metálica, y no son muy habituales.

Resistencias de película metálica.- Este tipo de resistencia es el que mayoritariamente se fabrica hoy día, con unas características de ruido y estabilidad mejoradas con respecto a todas las anteriores. Tienen un coeficiente de temperatura muy pequeño, del orden de 50 ppm/°C (partes por millón y grado Centígrado). También soportan mejor el paso del tiempo, permaneciendo su valor en ohmios durante un mayor período de tiempo.

Resistencias de metal vidriado.- Son similares a las de película metálica, pero sustituyendo la película metálica por otra compuesta por vidrio con polvo metálico. Como principal característica cabe destacar su mejor comportamiento ante sobrecargas de corriente, que puede soportar mejor por su inercia térmica que le confiere el vidrio que contiene su composición.

Resistencias dependientes de la temperatura.- Aunque todas las resistencias, en mayor o menor grado, dependen de la temperatura, existen unos dispositivos específicos que se fabrican expresamente para ello, de modo que su valor en ohmios dependa "fuertemente" de la temperatura. Se les denomina termistores y como cabía esperar, poseen unos coeficientes de temperatura muy elevados, ya sean positivos o negativos. Coeficientes negativos implican que la resistencia del elemento disminuye según sube la temperatura, y coeficientes positivos al contrario, aumentan su resistencia con el aumento de la temperatura.

¿QUE SON LOS CONDENSADORES?

Un condensador eléctrico o capacitor es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico. Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por el vacío. Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.

¿CÓMO FUNCIONA UN CONDENSADOR?

Principalmente un condensador es un elemento capaz de almacenar energía eléctrica. Interiormente consta de dos placas conductoras separadas por un material dieléctrico, cuando conectamos el condensador a una fuente de voltaje, comienza a circular corriente por el circuito y una de las placas adquiere carga negativa y la otra positiva, al apagar la fuente de voltaje, si conectamos alguna carga (ej: una resistencia) al condensador, comenzará a circular corriente desde el condensador hacia la carga, hasta descargarse.

Tipos de Condensadores

Vamos a mostrar a continuación una serie de condensadores de los más típicos que se pueden encontrar.

1 - Condensadores de cerámica
Son capacitores en donde las inductancias parásitas y las pérdidas son casi nulas. La constante dieléctrica de estos elementos es muy alta (de 1000 a 10,000 veces la del aire)

2 - Condensadores de lámina de plástico
- Láminas de plástico y láminas metálicas intercaladas: Estos tipos de capacitores son generalmente más grandes que los de lámina metalizada, pero tienen una capacitancia más estable y mejor aislamiento.
- Lámina metalizada: Tiene la lámina metálica depositada directamente en la lámina de plástico. Estos capacitores tienen la cualidad de protegerse a si mismos contra sobre voltajes. Cuando esto ocurre aparece un arco de corriente que evapora el metal eliminando el defecto.

3 - Condensadores de mica:
Consisten en hojas de mica y aluminio colocados de manera alternada y protegidos por un plástico moldeado.

Son de costo elevado. Tiene baja corriente de fuga (corriente que pierden los condensadores y que hacen que este pierda su carga con el tiempo) y alta estabilidad. Su rango de valores de va de los pF a 0.1 uF.

4 -Capacitores de poliester: Sustituyen a los capacitores de papel, solo que el dieléctrico es el poliéster. Se crearon capacitores de poliéster metalizado con el fin de reducir las dimensiones físicas.

Ventajas: muy poca pérdida y excelente factor de potencia

5 - Condensadores electrolíticos:
Estos capacitores pueden tener capacitancias muy altas a un precio razonablemente bajo. Tienen el inconveniente de que tienen alta corriente de fuga y un voltaje de ruptura bajo.

Son polarizados y hay que tener cuidado a hora de conectarlos pues pueden estallar si se conectan con la polaridad invertida. Se utilizan principalmente en fuentes de alimentación.

6 - Condensadores de tantalio:

Son polarizados por lo que hay que tener cuidado a la hora de conectarlo.

CAPACITORES VARIABLES

1 - Capacitores variables giratorios:
Muy utilizado para la sintonía de aparatos de radio. La idea de estos es variar con la ayuda de un eje (que mueve las placas del capacitor) el área efectiva de las placas que están frente a frente y de esta manera se varía la capacitancia. Estos capacitores se fabrican con dieléctrico de aire, pero para reducir la separación entre las placas y aumentar la constante dieléctrica se utiliza plástico. Esto hace que el tamaño del capacitor sea menor.

2 - Capacitores ajustables "trimmer":
Se utiliza para ajustes finos, en rangos de capacitancias muy pequeños. Normalmente éstos, después de haberse hecho el ajuste, no se vuelven a tocar. Su capacidad puede variar entre 3 y 100 pico Faradios. Hay trimmers de presión, disco, tubular, de placas.

¿QUE SON LAS BOBINAS O INDUCTANCIAS Y TRANSFORMADORES?

BOBINAS O INDUCTANCIAS:

Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica.

Se fabrican arrollando un hilo conductor sobre un núcleo de material ferromagnético o al aire.

Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos mH y mH.

Sus símbolos normalizados son los siguientes:

CARACTERíSTICAS

1. Permeabilidad magnética (m).- Es una característica que tiene gran influencia sobre el núcleo de las bobinas respecto del valor de la inductancia de las mismas. Los materiales ferromagnéticos son muy sensibles a los campos magnéticos y producen unos valores altos de inductancia, sin embargo otros materiales presentan menos sensibilidad a los campos magnéticos.

El factor que determina la mayor o menor sensibilidad a esos campos magnéticos se llama permeabilidad magnética.

Cuando este factor es grande el valor de la inductancia también lo es.

2. Factor de calidad (Q).- Relaciona la inductancia con el valor óhmico del hilo de la bobina. La bobina será buena si la inductancia es mayor que el valor óhmico debido al hilo de la misma.

TIPOS DE BOBINAS

1. FIJAS

Con núcleo de aire

El conductor se arrolla sobre un soporte hueco y posteriormente se retira este quedando con un aspecto parecido al de un muelle. Se utiliza en frecuencias elevadas.

Una variante de la bobina anterior se denomina solenoide y difiere en el aislamiento de las espiras y la presencia de un soporte que no necesariamente tiene que ser cilíndrico. Se utiliza cuando se precisan muchas espiras. Estas bobinas pueden tener tomas intermedias, en este caso se pueden considerar como 2 o más bobinas arrolladas sobre un mismo soporte y conectadas en serie. Igualmente se utilizan para frecuencias elevadas.

Con núcleo sólido

Poseen valores de inductancia más altos que los anteriores debido a su nivel elevado de permeabilidad magnética. El núcleo suele ser de un material ferromagnético. Los más usados son la ferrita y el ferroxcube. Cuando se manejan potencias considerables y las frecuencias que se desean eliminar son bajas se utilizan núcleos parecidos a los de los transformadores (en fuentes de alimentación sobre todo). Así nos encontraremos con las configuraciones propias de estos últimos. Las secciones de los núcleos pueden tener forma de EI, M, UI y L.

Bobina de ferrita	Bobina de ferrita de nido de abeja	Bobinas de ferrita para SMD	Bobinas con núcleo toroidal

Las bobinas de nido de abeja se utilizan en los circuitos sintonizadores de aparatos de radio en las gamas de onda media y larga. Gracias a la forma del bobinado se consiguen altos valores inductivos en un volumen mínimo.

Las bobinas de núcleo toroidal se caracterizan por que el flujo generado no se dispersa hacia el exterior ya que por su forma se crea un flujo magnético cerrado, dotándolas de un gran rendimiento y precisión.

La bobinas de ferrita arrolladas sobre núcleo de ferrita, normalmente cilíndricos, con aplicaciones en radio es muy interesante desde el punto de vista practico ya que, permite emplear el conjunto como antena colocándola directamente en el receptor.

Las bobinas grabadas sobre el cobre , en un circuito impreso tienen la ventaja de su mínimo coste pero son difícilmente ajustables mediante núcleo.

2. VARIABLES

También se fabrican bobinas ajustables. Normalmente la variación de inductancia se produce por desplazamiento del núcleo.

Las bobinas blindadas pueden ser variables o fijas, consisten encerrar la bobina dentro de una cubierta metálica cilíndrica o cuadrada, cuya misión es limitar el flujo electromagnético creado por la propia bobina y que puede afectar negativamente a los componentes cercanos a la misma.

TRANSFORMADORES

El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, basándose en el fenómeno de la inducción electromagnética. Está constituido por dos bobinas de material conductor, devanadas sobre un núcleo cerrado de material ferromagnético, pero aisladas entre sí eléctricamente. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. El núcleo, generalmente, es fabricado bien sea de hierro o de láminas apiladas de acero eléctrico, aleación apropiada para optimizar el flujo magnético. Las bobinas o devanados se denominan primario y secundario según correspondan a la entrada o salida del sistema en cuestión, respectivamente. También existen transformadores con más devanados; en este caso, puede existir un devanado "terciario", de menor tensión que el secundario.

Tipos de transformadores eléctricos

Hay muchos tipos de transformadores pero todos están basados en los mismos principios básicos, Pueden clasificarse en dos  grandes grupos de tipos básicos: transformadores de potencia y de medida.

Transformadores de potencia

Los transformadores eléctricos de potencia sirven para variar los valores de tensión de un circuito de corriente alterna, manteniendo su potencia. Como ya se ha explicado anteriormente en este recurso, su funcionamiento se basa en el fenómeno de la inducción electromagnética.

• Transformadores eléctricos elevadores

Los transformadores eléctricos elevadores tienen la capacidad de aumentar el voltaje de salida en relación al voltaje de entrada. En estos transformadores el número de espiras del devanado secundario es mayor al del devanado primario.

Modelización de un transformador elevador

• Transformadores eléctricos reductores

Los transformadores eléctricos reductores tienen la capacidad de disminuir el voltaje de salida en relación al voltaje de entrada. En estos transformadores el número de espiras del devanado primario es mayor al secundario.

Podemos observar que cualquier transformador elevador puede actuar como reductor, si lo conectamos al revés, del mismo modo que un transformador reductor puede convertirse en elevador.

Modelización de un transformador reductor

• Autotransformadores

Modelización de un autotransformador

Se utilizan cuando es necesario cambiar el valor de un voltaje, pero en cantidades muy pequeñas. La solución consiste en montar las bobinas de manera sumatoria. La tensión, en este caso, no se introduciría en el devanado primario para salir por el secundario, sino que entra por un punto intermedio de la única bobina existente.

Esta tensión de entrada (V p) únicamente recorre un determinado número de espiras (N p), mientras que la tensión de salida (V s) tiene que recorrer la totalidad de las espiras (N s).

• Transformadores de potencia con derivación

Son transformadores de elevación o reducción, es decir, elevadores o reductores, con un número de espiras que puede variarse según la necesidad. Este número de espiras se puede modificar siempre y cuando el transformador no esté en marcha. Normalmente la diferencia entre valores es del 2,5% y sirve para poder ajustar el transformador a su puesto de trabajo.

Transformadores eléctricos de medida

Sirven para variar los valores de grandes tensiones o intensidades para poderlas medir sin peligro.

• Transformadores eléctricos de intensidad

El transformador de intensidad toma una muestra de la corriente de la línea a través del devanado primario y lo reduce hasta un nivel seguro para medirlo. Su devanado secundario está enrollado alrededor de un anillo de material ferromagnético y su primario está formado por un único conductor, que pasa por dentro del anillo.

El anillo recoge una pequeña muestra del flujo magnético de la línea primaria, que induce una tensión y hace circular una corriente por la bobina secundaria.

• Transformador eléctrico potencial

Se trata de una máquina con undevanado primario de alta tensión y uno secundario de baja tensión. Su única misión es facilitar una muestra del primero que pueda ser medida por los diferentes aparatos.

Posibles conexiones de un transformador trifásico con la fuente de alimentación

Transformadores trifásicos

Debido a que el transporte y generación de electricidad se realiza de forma trifásica, se han construido transformadores de estas características.

Hay dos maneras de construirlos: una es mediante tres transformadores monofásicos y la otra con tres bobinas sobre un núcleo común.

Esta última opción es mejor debido a que es más pequeño, más ligero, más económico y ligeramente más eficiente.

La conexión de este transformador puede ser:

• Estrella-estrella
• Estrella-triángulo
• Triángulo-estrella
• Triángulo-triángulo

Transformador ideal y transformador real

En un transformador ideal, la potencia que tenemos en la entrada es igual a la potencia que tenemos en la salida, esto quiere decir que:

Pero en la realidad, en los transformadores reales existen pequeñas pérdidas que se manifiestan en forma de calor. Estas pérdidas las causan los materiales que componen un transformador eléctrico.

En los conductores de los devanados existe una resistencia al paso del corriente que tiene relación con la resistividad del material del cual están compuestos. Además, existen efectos por dispersión de flujo magnético en los devanados. Finalmente, hay que considerar los posibles efectos por histéresis o las corrientes de Foucault en el núcleo del transformador.

Pérdidas en los transformadores reales

Las diferentes pérdidas que tiene un transformador real son:

• Pérdidas en el cobre:  Debidas a la resistencia propia del cobre al paso de la corriente
• Pérdidas por corrientes parásitas: Son producidas por la resistencia que presenta el núcleo ferro magnético al ser atravesado por el flujo magnético.
• Pérdidas por histéresis: Son provocadas por la diferencia en el recorrido de las líneas de campo magnético cuando circulan en diferente sentido cada medio ciclo.
• Pérdidas a causa de los flujos de dispersión en el primario y en el secundario: Estos flujos provocan una auto inductancia en las bobinas primarias y secundarias.
